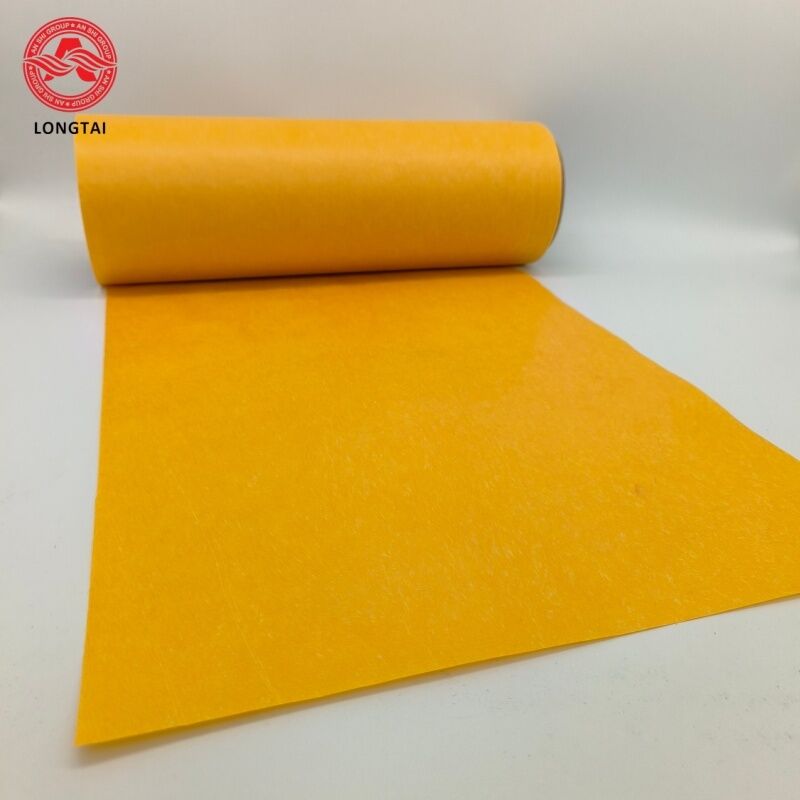

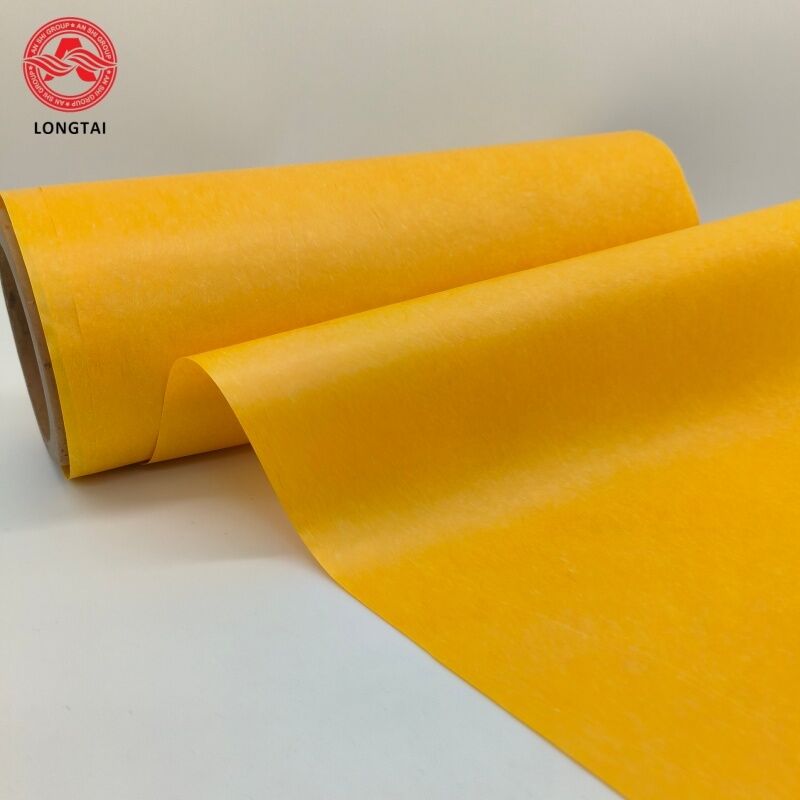

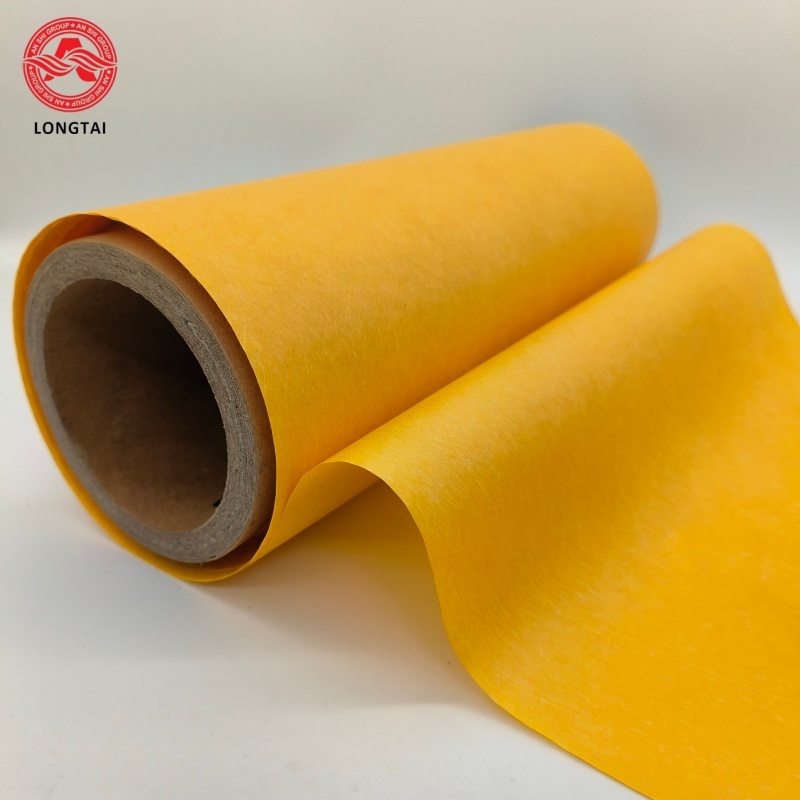

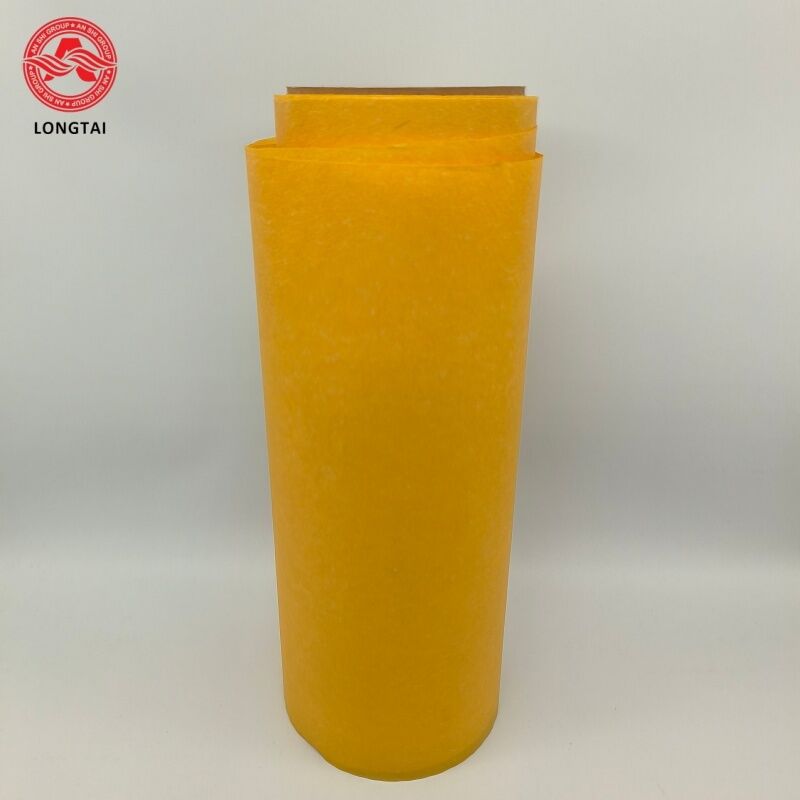

280°C Термостойкая полимидная бумага, надежная межфазовая и межповоротная изоляция для моторного статира

Эта высокопроизводительная полиамидная изоляционная бумага специально разработана для изоляции высокотемпературных трансформаторов сухого типа и высокотемпературных трансформаторов, погруженных в масло.Поддерживает длительную непрерывную работу при температуре от 210 до 280 °C, значительно превышающий предел термостойкости обычных изоляционных материалов класса H (180°C), классифицируемых как изоляционный субстрат класса С с высокой термостойкостью.

Изготовленная с высокой чистотой полиамидной технологии формирования волокна, она объединяет превосходную электрическую изоляцию, механическую прочность и тепловую стабильность.Он преодолевает недостатки традиционной арамидной бумаги, такие как диэлектрическое ослабление., размерное сокращение и слабая стойкость к старению масла при высокой температуре, идеально соответствующая требованиям изоляции зон горячих точек в высокопроизводительных трансформаторах мощности.

• Толщина диапазона: 0.06 мм ~ 0.3 мм, custom slitting width available
• Диэлектрическая прочность: ≥ 15 кВ, стабильная изоляционная производительность при непрерывной высокой температуре
• Механические свойства: прочность на протяжении ≥ 160 МПа, прочность на разрыв > 4 кН/м, гибкость для автоматической обмотки без трещин
• Термостойкость: длительная температура эксплуатации 210°C~280°C, отсутствие смягчения, сжатия или токсической волатилизации при постоянной высокой температуре
• Химическая устойчивость: инертный к трансформаторному изоляционному маслу, импрегнирующий лак, кислотные и щелочные растворители, без порошки или деградации после длительного погружения

• Ультравысокая теплостойкость: стабильная долгосрочная эксплуатация при температуре 210-280 °C, устойчивая к мгновенному нагреву при перегрузке трансформатора, значительно продлевая срок службы оборудования
• Надежная диэлектрическая производительность: небольшое падение разрывного напряжения при высокой температуре, высокой частоте и погружении в масло, ограничение накопления заряда в пространстве и частичного разряда
• Выдающаяся механическая прочность: высокая стойкость к растяжению и разрыву, хорошая гибкость для обертывания катушек и межслойной облицовки без повреждений
• Низкое тепловое сокращение: стабильное измерение в широком температурном диапазоне, отсутствие деформации после длительной работы при высоких температурах для обеспечения изоляционной структуры обмотки
• Огнестойкий и экологически чистый: самотушающийся, без галогенов и с нулевым выбросом вредных газов при высоких температурах, соответствующий стандартам пожарной безопасности для трансформаторов сухого типа

Полимидная изоляционная бумага служит гибкой внутренней изоляцией, интер-турн изоляцией и интер-фазовым сепаратором для статоров.

Он действует как основная земляная изоляция между обмотками проводников и центральным статором.

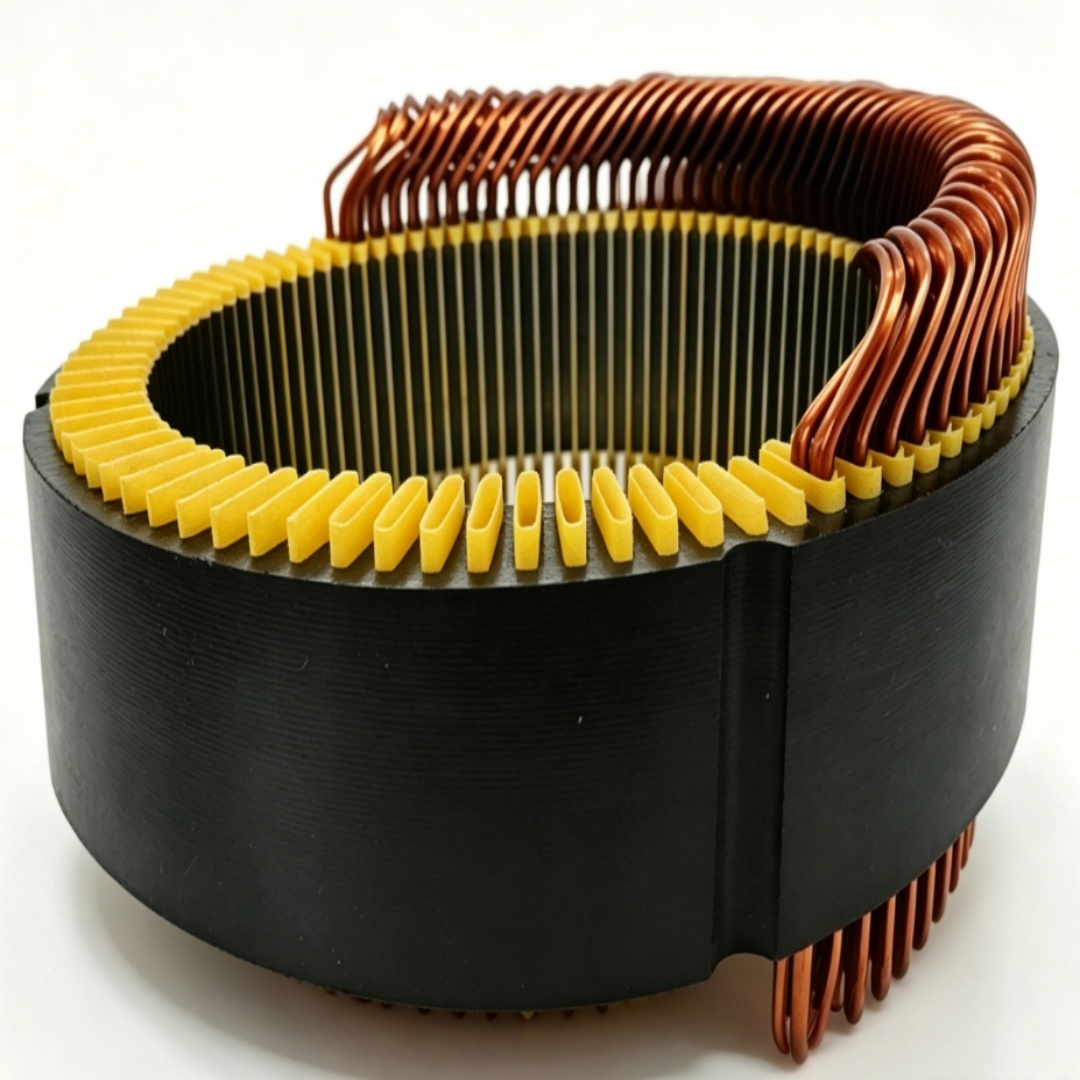

1. Slot Insulation (Core Application) (Основное приложение)

   Выложенный между внутренней стеной кремниевого стального статирового ядра и медными обмотками, он электрически изолирует проводящую основной ламинированность от обмокающих проводников, чтобы предотвратить короткие цепи на земле.Его гибкое свойство позволяет совершенно соответствовать неправильному контуру слотов статора., что делает его незаменимым материалом для волосковых моторов плоских проводов.

2. Интерфазовая изоляция.

   Сандвичированные между трехфазными медными обмотками, чтобы избежать короткого контакта между проводниками различных электрофаз.

3. End Liner Cushion. Это не так просто.

   Flexible buffer mat placed at the bottom of winding overhangs to absorb vibration and prevent copper wire sharp edges from scratching and damaging wire enamel insulation film. Гибкий буферный мат размещен на дне обмотки, чтобы поглотить вибрацию и предотвратить выделение острых краев медного провода от царапины и повреждения изоляционной пленки.

Основная функция: гибкий конформный изоляционный барьер для изоляции проводящих схем, предназначенный для узких, изгибаемых полостей.
